包装ラインシステム

フレキシブルコンテナバッグ
計量充填装置(シャトル・カーゴ シリーズ)

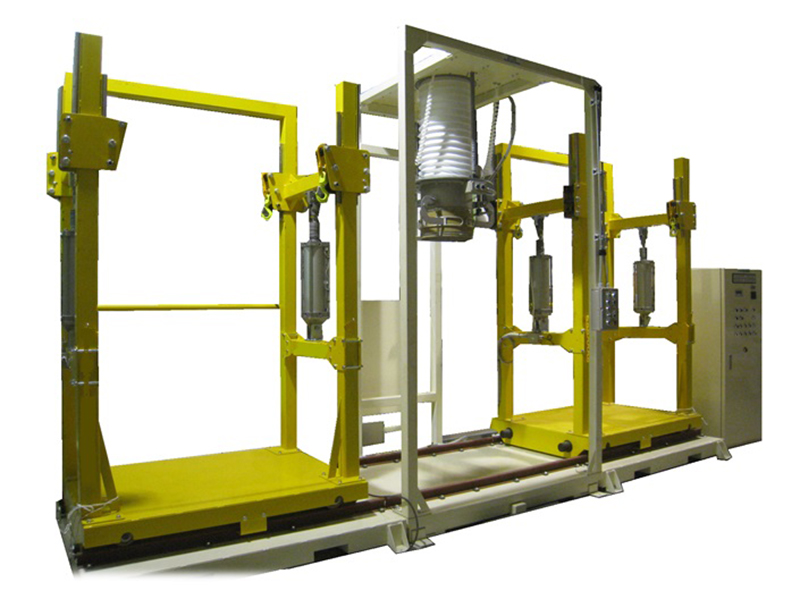

JMDシリーズメインimg
特 徴

1.フレコン投入口の併用保持システム

フレコン投入口を膨張管で内側から保持すると共に、外側からアームクランプで保持します。そのため、投入口の密着度が高くなり発塵しません。また、フレコン投入口径の異種や内袋ポリ入りにも密着対応できます。

2.充填口の昇降システム

フレコン投入口を充填口に装着するにあたり、高所で作業がしづらい・粉が目に入る等の不便不具合を解消するため、充填口が任意の高さまで降下できる様になっています。装着完了後は、起動と同時に上端まで上昇し、充填を開始します。

3.肩ひも保持及び搖動機構システム

充填前、移動台車に設けたアーム4か所にフレコン肩ひもを掛けます。起動と同時にアームが上昇し、フレコンを地切りします。充填中は事前に設定された計量値まで、フレコン内に製品が行き渡るように上下運動をし、袋内の容積を最大限にすると共に脱気を行います。

4.フレコン搭載台車の自走移動システム

充填計量完了後のフレコンは、搭載台車により計量台から補助台へと排出されます。

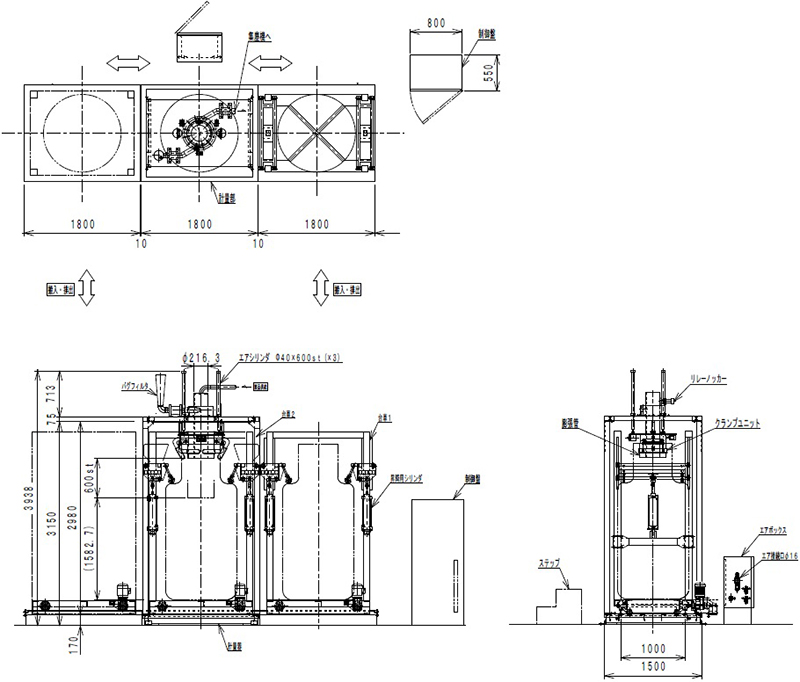

システム例
システム例
機器仕様
計量方式 グロスウェイト電子計量方式
検出器 ロードセル4点
包装秤量 1000kg
使用範囲 10~2000kg(但し、搭載台車及び架台等の風袋分は除く)
目  量 200g、500g
計量精度 1/4000(但し、計量器本体の精度を表す)
電  源 AC200/220V,50/60Hz,3相
所要電力 約1.3kW
所要空気量 800NL/min、0.5MPa以上
